可 换 阀 座 旋 塞 阀
产 品 介 绍
可换阀座旋塞阀是我公司应用国内、外先进技术和新材料独立开发、研制的专利新产品（专利号：ZL2007 2 0014596、6）该产品是石油、化工、煤化工、天然气、盐化工等行业最理想的控制阀门，适用于各种腐蚀性介质。该产品的开发填补国内空白，产品的技术水平达到国际先进水平。
可换阀座旋塞阀与普通型旋塞阀相比较具有以下特点：
- 采用新型密封材料——PFA
可换阀座旋塞阀的主要密封件：阀座和密封膜片采用进口PFA
材料。该材料除具有PTFE的优异特性外，同时还具有以下特点：
1．优良的可塑性
PFA是一种具有优良融流性的碳氟聚合物。可以注射成型。
2．优良的抗腐蚀性
绝大多数的有机和无机化学药品都不会对该材料产生腐蚀损伤。
3．在高温下具有高的机械强度。并且适用大的温度范围内（-200℃~274℃）。从极低至极高温度，PFA均能维持其柔性而毫不减其韧性。
4．优良的耐气候性和抗热老化性
长时间曝露在风雨之中，PFA特有性能不会发生变化。
5．不粘性和摩擦力低
PFA具有防水、油和其他物质的能力，表面光滑，具有不粘性。
- 采用新结构
1．可换阀座
该阀座材料为PFA，是独立密封件，可随时更换。安装使用时，将该件压入阀体内腔内，即达到密封作用。阀座圆周有4条凸棱与阀体内相对应的4条沟槽，固定阀座位置，防止其转动，当阀座正常磨损或需要大修时，在装置上只要将该阀座取出更换新的阀座，即可达到良好的密封效果。而阀体等其他零件不需更换。安装、使用、维修方便，可节省维修费用和时间。延长使用寿命。（普通型旋塞阀阀座材料为PTFE，镶衬在阀体内腔，与阀体成为一个整体，不能拆换，维修不方便）
2．反向唇型密封膜片
该产品阀杆部密封采用PFA材料反向唇型密封膜片结构。该膜片结构形式在静态和动态下都能自动调节补偿阀杆密封，使阀杆部密封一直处于良好的密封状态。该结构形式比其他旋塞阀填料密封效果好，不泄漏。
膜片密封使阀盖不接触介质，阀盖可选用其他材料，因此可降低成本，提高效益。
3．提升式机构
该阀门除采用手柄式操作和齿轮驱动操作方式外，还采用提升式机构。提升式旋塞阀，在开启或关闭之前，逆时针旋转手轮，先将旋塞略微提升，使密封面与阀座间脱离接触。开、关后在顺时针旋转手轮将旋塞下降，与阀座保持良好的密封效果。提升式旋塞阀的特点，密封面间无摩擦、磨损，扭矩小，操作省力，密封性能好，延长使用寿命。该结构适用与压力较高、口径较大的旋塞阀。
- 采用特种合金材料，适用于各种腐蚀性介质(材料牌号见附表)
1．锆合金材料，适用于醋酸、醋酐等腐蚀性介质。
2．哈氏合金材料，适用于醋酸、醋酐等腐蚀性介质。
3．蒙乃尔合金材料，适用于盐、碱、海水等介质。
4．奥氏体不锈钢，适用于醋酸、醋酐等腐蚀性介质。
根据不同介质和装置材料选择相适应的材料。
可换阀座旋塞阀阀体等主要零部件采用合金材料及贵金属材料，配置PFA可换阀座，延长阀门使用寿命，大大节省成本。
- 采用特殊工艺方法
1．精密铸造
a．锆合金材料：熔炼设备为真空凝壳炉。
造型方法：石墨成型或金属模蜡型精密铸造。
b. 钛合金材料： 熔炼设备为真空电弧炉。
造型方法：石墨成型或金属模蜡型精密铸造。
c. 哈氏合金材料：熔炼设备为中频感应电炉
造型方法：金属模型，硅溶胶成型精密铸造。
d. 蒙乃尔合金材料：熔炼设备为中频感应电炉
造型方法：金属模型，硅溶胶成型精密铸造。
e. 奥氏体不锈钢：熔炼设备为中频感应电炉
造型方法：金属模型，硅溶胶成型精密铸造。
2．密封件注射成型
PFA具有优良的可塑性，融流性好，采用注射成型。
3．其他所有件均实现模具化，另件达到标准化、通用化，互换性好。
- 产品结构

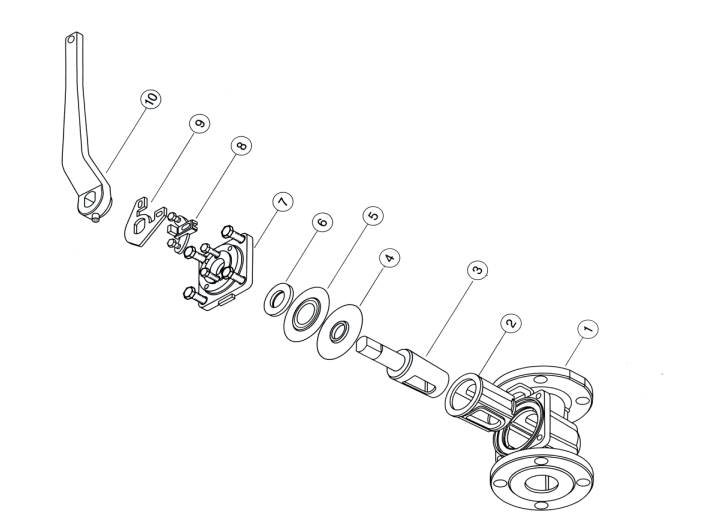

可换阀座旋塞阀由以下主要零部件组成：（见示意图）
1.阀体 2.阀座（PFA）3.旋塞4.密封膜片（PFA）5.隔片6.调整垫7.阀盖8.锁块9.限位板0.手柄
结构示意图
? |
