波纹管截止阀产品简介 Bellows Globe Valve
波纹管截止阀是我公司开发的专利产品（专利号：ZL02 2 73353 17）。该产品应用波纹管代替填料密封阀杆。具有良好的密封性能，实现外部泄漏为零，安全、可靠、防火防爆。适用于有毒、有害介质，广泛应用于石油、化工、炼油及核工业等领域。
一、性能规范
应用标准：设计制造：ANSI B16.34GB/T12235
结构长度：ANSI B16.10 GB/T12221
法兰尺寸：ANSI B 16.5 GB/T9113
检验试验：API598 JB/T9092
主要材料：阀 体：碳素钢、不锈钢
波纹管：不锈钢
公称压力：1.0MPa～11.0MPa（150Lb～600Lb） 公称通径：DN15～DN300（1/2"～12"）

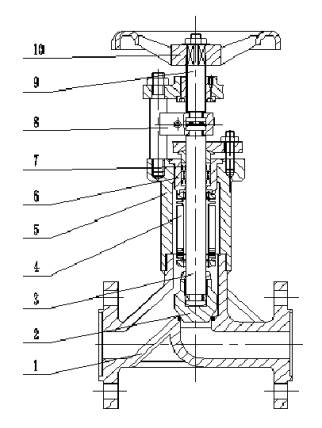

二、阀门结构：主要由以下零部件组成（见附图）
1、阀体 2、阀瓣 3、下阀杆 4、波纹管?? 5、阀盖 6、填料函 7、填料?? 8、导向板? 9、上阀杆?? 10、手轮
三、主要技术特点：
1、阀盖加长。加长的阀盖与阀体连接一起形成较长的内腔。可装加长的波纹管。（普通型波纹管截止阀波纹管只装在阀体内腔）
2、波纹管加长。加长波纹管的节数是普通波纹管截止阀的2-3倍，因而膨胀系数大，往复启闭过程中波纹管不易断裂。使用寿命可提高3-5倍。
3、波纹管密封阀杆。波纹管下端与下阀杆下端焊接在一起，波纹管上端与填料函焊接一起，波纹管将下阀杆封闭密封起来，使阀杆不接触介质，消除阀杆上部泄漏。而填料密封则防止波纹管出现意外泄漏。使该阀实现上部零泄漏。
4、中部焊接密封。将阀体和阀盖焊接在一起，完全消除中部泄漏。如果波纹管达到使用年限时可由专业厂家进行维修更换。
5、双阀杆结构。该产品阀杆分为上、下两部分。上阀杆带螺纹随手轮做旋转运动又做上下往复移动。通过中间导向板带动下阀杆只做上、下往复移动。其特点是下阀杆不产生扭力，确保波纹管不被损伤，保证阀瓣与阀座密封精确，提高密封效果。 |
